1. 一段话总结
随着AI产业高速增长（2034年市场规模预计达3.68万亿美元），数据中心作为核心基础设施面临高能耗、高功率、高电费三大困境（2024年全球数据中心电力需求415TWh，占全球1.5%；单机架功率超100kW，电费占运营成本超50%），推动供电架构向高压直流+绿电直连革新；固态变压器（SST） 凭借新型功率器件（SiC/GaN）+中高频变压器，实现全链路效率98%（超传统UPS 3-5pct）、占地面积缩减50%+、支持DC800V绿电直连的优势，成为数据中心供电主流方向；2024年全球数据中心新增装机14GW，预计2027年达32GW，SST渗透率逐步提升，2027年全球市场价值量将达115亿元，产业链中功率器件（意法半导体/英诺赛科）、高频变压器（特变电工/云路股份）及整机厂商（金盘科技/四方股份）将显著受益。

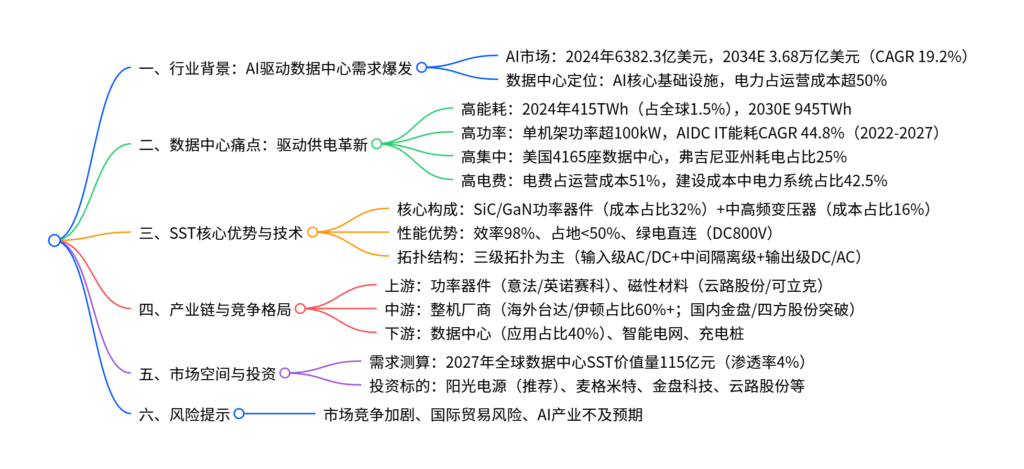

2. 思维导图（mindmap）
3. 详细总结
一、行业背景：AI与数据中心需求共振
1. AI产业高速增长
- 市场规模：据Precedence Research，2024年全球AI市场规模6382.3亿美元，2025年预计0.76万亿美元，2034年将达3.68万亿美元，2025-2034年CAGR 19.2%；
- 区域分化：美国（2034E 0.85万亿美元，CAGR 19.33%）、亚太（CAGR 19.8%，增长最快）。
2. 数据中心定位核心基础设施
- 功能：支撑云计算与AI，核心包含服务器、存储系统，依赖电力、冷却等辅助设施；
- 电力重要性：电力是数据中心稳定运行的关键保障，2024年全球数据中心电力需求415TWh（占全球总用电量1.5%），2030年将达945TWh（相当于日本年用电量）。
二、数据中心四大困境：驱动供电架构革新
1. 高能耗：AIDC能耗占比飙升
- 整体能耗：2024年全球数据中心总能耗415TWh，2030年预计翻倍至945TWh；
- AIDC能耗：2024年IT能耗55.1TWh，2027年将达146.2TWh，2022-2027年CAGR 44.8%，占比从7.6%提升至18.0%。
2. 高功率：机架功率密度指数级增长
- GPU迭代：英伟达每代GPU热设计功耗提升20%，Rubin Ultra GPU机架功率达传统服务器100倍；
- 机架占比：2024年15kW以上高功率机架占比同比增长，部分机架功率超100kW（Uptime Institute数据）。
3. 高集中：区域供电压力大
- 数量分布：全球11064座数据中心，美国4165座（占比37.6%）、中国381座（第四）；
- 电力占比：美国6个州数据中心耗电占比超10%，弗吉尼亚州达25%；
- 超大规模数据中心：数量占比从2010年10%升至37%，未来每年新增130座。
4. 高电费：成本压力显著
- 建设成本：电力系统占比42.5%（美国弗吉尼亚州60MW数据中心建设成本4.2-7.7亿美元）；
- 运营成本：电费占比51%，远超宽带（9%）、人工（12%）等成本。
三、SST：数据中心供电革新核心方案
1. SST技术原理与构成
-
定义：固态变压器（SST），用SiC/GaN功率器件替代硅基器件，中高频变压器（10-100kHz）替代低频变压器，实现高效+高集成；
-
核心部件成本占比：
部件 成本占比 关键企业 SiC/GaN功率器件+驱动 32% 意法半导体、英诺赛科、纳微半导体 中高频变压器 16% 特变电工、云路股份、可立克 直流电容器 16% 宏发股份、法拉电子 散热组件 9% 飞荣达、德邦科技
2. SST三大核心优势
- 高效率：全链路效率达98%，2.5MW系统（负载率90%）年省电59万度，超传统UPS（95%）3pct、HVDC（96%）2pct；
- 高集成：直接实现AC10kV→DC800V转换，从中压变压器到列头柜，占地面积仅为传统UPS的50%，重量减轻50%；
- 绿电直连：DC800V输出适配光伏、储能直流并网，减少转换环节，降低成本30%+。
3. SST拓扑结构：三级拓扑为主流
-
分类：按变换环节分为三级型（主流）、四级-I/II型、五级型；
-
三级拓扑组成：
- 输入级：AC/DC变换器（级联H桥结构，用SiC器件简化电路）；
- 中间隔离级：DC/DC变换器+高频变压器（电压变换核心，缩小体积）；
- 输出级：DC/AC变换器（两电平逆变器并联，适配负载）。
4. SST与传统供电方案对比
| 供电方案 | 系统效率 | 占地面积（2.2MW IT） | 建设周期 | 绿电接入性 |
|---|---|---|---|---|
| SST | 98% | 80㎡ | 3个月 | 直流侧直连，链路短 |
| 巴拿马电源 | 97.5% | 110㎡ | 4个月 | 接入交流配电侧 |
| HVDC | 96% | 300㎡ | 6个月 | 接入交流配电侧 |
| UPS | 95% | 310㎡ | 12个月 | 接入交流配电侧 |
四、产业链与竞争格局
1. 产业链结构
| 产业链环节 | 细分领域 | 代表企业 | 核心产品/技术 |
|---|---|---|---|
| 上游 | 功率半导体 | 意法半导体、英诺赛科、三安光电 | SiC MOSFET、GaN HEMT |
| 磁性材料 | 云路股份、可立克、天通股份 | 纳米晶磁芯、非晶合金磁芯 | |
| 高频变压器 | 特变电工、新特电气、伊戈尔 | 10-100kHz高频变压器 | |
| 中游 | 整机制造 | 台达、伊顿、金盘科技、四方股份 | 2.4MW SST样机、800V HVDC方案 |
| 下游 | 数据中心 | 世纪互联、贵安数据中心 | SST供电系统部署 |
| 智能电网 | 国家电网、国电南瑞 | 光储直柔并网 | |
| 充电桩 | 特锐德、科陆电子 | 高压快充SST |
2. 竞争格局：海外主导，国内突破
-
海外企业：台达、伊顿、维谛等合计市场份额超60%，技术领先（维谛与英伟达合作800V HVDC，2026年推出）；
-
国内企业：
- 整机：金盘科技（2.4MW样机）、四方股份（效率98.5%，落地东莞示范工程）、中国西电（贵安数据中心2.4MW项目）；
- 部件：云路股份（纳米晶磁芯市占率领先）、英诺赛科（GaN器件全球市占率30%）。
五、市场空间测算：2027年价值量115亿元
1. 核心假设
- 数据中心新增装机：2024年14GW，2027年预计达32GW（CAGR 38.7%）；
- SST渗透率：2024年1%，2027年提升至4%；
- SST价格：2024年6元/W，2027年降至4.5元/W（规模效应）。
2. 需求测算结果
| 指标 | 2024 | 2025E | 2026E | 2027E |
|---|---|---|---|---|
| 数据中心新增装机（GW） | 14.00 | 17.20 | 22.00 | 32.00 |
| SST渗透率 | 1.00% | 1.50% | 2.00% | 4.00% |
| SST装机量（GW） | 0.28 | 0.52 | 0.88 | 2.56 |
| SST价格（元/W） | 6.00 | 5.50 | 5.00 | 4.50 |
| SST价值量（亿元） | 16.80 | 28.38 | 44.00 | 115.20 |
六、投资建议与风险提示
1. 投资建议
- 功率器件：SiC（意法半导体、安森美）、GaN（英诺赛科、纳微半导体）；
- 高频变压器及材料：特变电工（变压器）、云路股份（纳米晶）、可立克（磁性元件）；
- 整机及应用：金盘科技（2.4MW样机）、四方股份（多项目落地）、阳光电源（推荐）、麦格米特；
- 建议关注标的：中恒电气、伊戈尔、科华数据、特锐德、科士达、京泉华。
2. 风险提示
- 市场竞争加剧：新企业进入导致价格战，毛利率下降；
- 国际贸易风险：海外供应链波动（如SiC产能集中于海外）；
- AI产业不及预期：AI需求放缓导致数据中心建设增速下降。
4. 关键问题
问题1：SST相比传统供电方案（UPS/HVDC）的核心优势是什么？这些优势如何解决数据中心的高能耗、高成本痛点？
答案：
-
核心优势对比：
维度 SST UPS HVDC 系统效率 98% 95% 96% 占地面积 80㎡（2.2MW IT） 310㎡ 300㎡ 建设周期 3个月 12个月 6个月 绿电接入 DC800V直连（无转换） 需交流侧并网（多环节） 需交流侧并网（多环节） 年耗电量（2.5MW） 省电59万度 – 省电30万度 -
痛点解决逻辑：
- 高能耗：SST全链路效率98%，较UPS提升3pct，2.5MW系统年减少59万度电耗，对应降低电费约41万元（按0.7元/度）；同时绿电直连减少AC/DC转换损耗（传统方案转换损耗5-8%），进一步降低能耗；
- 高成本：占地面积仅为UPS的50%，减少机房租金成本（按10元/㎡/天，年省租金约8万元）；建设周期缩短75%，加快数据中心投产节奏；绿电直连省去逆变器等设备，初始投资降低15-20%。
问题2：SST产业链的核心环节（功率器件、高频变压器）竞争格局如何？国内企业在哪些环节已实现突破，哪些环节仍依赖海外？
答案：
-
核心环节竞争格局：
-
功率器件：
- SiC：海外主导，意法半导体（产能占比35%）、安森美（25%）、英飞凌（20%）合计占80%；国内三安光电、天岳先进实现衬底-器件集成，但产能仅占15%；
- GaN：国内领先，英诺赛科（2024年全球市占率30%）、纳微半导体（17%）为头部，国内企业合计占比超50%；
-
高频变压器：
- 磁芯材料：海外铁氧体（TDK、村田）技术领先，国内云路股份（纳米晶）、可立克（非晶合金）在中高频领域突破，市占率超30%；
- 变压器制造：海外台达、伊顿（市占率60%+）主导，国内特变电工、新特电气实现2.4MW级产品落地，适配数据中心需求。
-
-
国内突破与依赖：
- 已突破环节：GaN器件（英诺赛科）、纳米晶磁芯（云路股份）、SST整机（金盘科技/四方股份，2.4MW样机）；
- 依赖海外环节：SiC功率器件（海外产能80%）、高频铁氧体磁芯（TDK等）、高端SST控制系统（西门子/ABB）。
问题3：2027年全球数据中心SST市场价值量达115亿元的测算逻辑是什么？关键假设（如渗透率、价格）的合理性如何？
答案：
-
测算逻辑：
全球数据中心SST价值量 = 数据中心新增装机量 × SST渗透率 × SST冗余度 × SST价格- 数据中心新增装机：2024年14GW（IEA数据），2027年32GW（假设CAGR 38.7%，基于AI驱动AIDC建设，2025年AIDC新增占比63.37%）；
- SST渗透率：2024年1%（试点阶段），2027年4%（因2025-2026年维谛/金盘等企业推出成熟产品，适配800V架构）；
- SST冗余度：2.0（数据中心供电需N+1冗余，行业惯例）；
- SST价格：2024年6元/W（原型机阶段），2027年4.5元/W（规模效应+国产替代，成本下降25%）。
-
假设合理性：
- 渗透率：2025年英伟达明确SST为未来方向，维谛2026年推出800V产品，国内金盘/四方已落地示范项目，2027年4%渗透率符合“技术成熟→规模化应用”节奏；
- 价格：SiC/GaN器件2024-2027年CAGR下降15%（YOLE预测），高频变压器国产替代降本20%，叠加整机量产，4.5元/W假设保守（较2024年降25%，低于行业降本预期）；
- 新增装机：2024年全球AIDC新增5.8GW（占比41.43%），2027年预计28.8GW（占比90%），驱动整体装机达32GW，符合AI算力需求增长（2027年全球AI算力CAGR 50%+）。
