1. 一段话总结
国信证券2026年数据中心互联技术专题报告指出,OCS(光交换机) 作为无需光电/电光转换的新型技术,凭借低时延(单跳<100ns)、低功耗(整体降低30%+)、高带宽、速率透明等核心优势,成为AI数据中心算力互联的关键方案;当前形成MEMS(谷歌主导,市占90%+)、液晶、压电、硅波导四大技术路线,2025年市场规模约4亿美元,预计2029年达25亿美元(四年CAGR 58%);谷歌TPU集群已规模化应用OCS(TPUv7需48台600端口OCS),Lumentum订单积压超4亿美元,国内中际旭创、光迅科技等企业布局相关方案,行业随AI算力需求增长进入快速发展期。

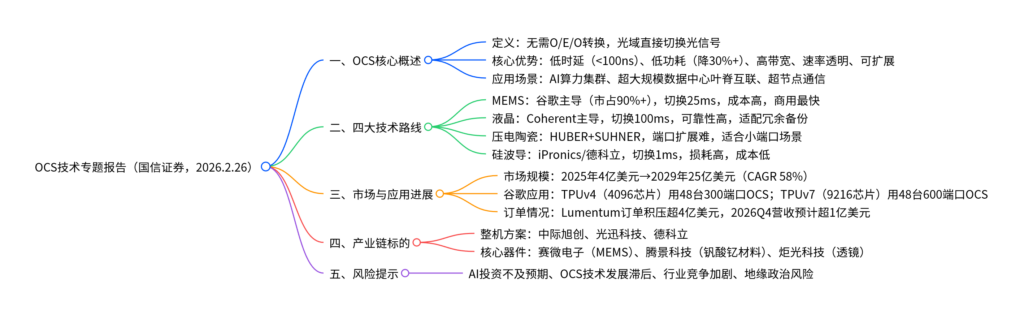

2. 思维导图(mindmap脑图)

3. 详细总结
一、OCS技术核心:定义与核心优势
1. 技术定义
OCS(Optical Circuit Switch,光交换机)是一种无需光电/电光(O/E/O)转换,直接在光域实现光信号在光纤端口间切换的技术,核心是通过物理路径重构建立专用光路,规避传统电交换的性能瓶颈。
2. 核心优势
| 优势特性 | 具体表现 | 对比传统电交换优势 |
|---|---|---|
| 低时延 | 单跳延迟<100ns,仅含光速传播延迟(光纤5ns/m) | 远低于电交换的数十/数百纳秒 |
| 低功耗 | 整机功耗仅与端口数相关,与速率无关 | 助力光互连系统功耗降低30%以上 |
| 高带宽+速率透明 | 适配40G-3.2T及未来更高速率,无需更换硬件 | 电交换受ASIC芯片限制,升级需整体更换 |
| 灵活扩展 | 支持增量部署(1/8→1/4→1/2→全尺寸) | 电交换端口/速率固定,扩容需更换硬件 |
二、四大技术路线:性能与成本对比
OCS当前形成四大主流技术路线,各有侧重,其中MEMS方案商用进度最快:
| 技术路线 | 核心原理 | 关键参数 | 代表厂商 | 商用进度 | 适用场景 |
|---|---|---|---|---|---|
| MEMS | 双MEMS微镜阵列反射光路 | 插入损耗<3dB,切换时间25ms,串扰低 | 谷歌、Lumentum、赛微电子 | 已商用(市占90%+) | AI算力集群、数据中心互联 |
| 液晶 | 电场控制液晶分子偏转,改变光偏振 | 插入损耗<3dB,切换时间100ms,可靠性高 | Coherent | 小批量验证 | 冗余备份、低切换频率场景 |
| 压电陶瓷 | 压电陶瓷形变驱动准直器,实现光路对准 | 插入损耗低,端口扩展难,串扰高 | HUBER+SUHNER | 小批量验证 | 小端口、高可靠性场景 |
| 硅波导 | 等离子色散效应改变硅波导折射率 | 切换时间1ms,插入损耗6dB,成本低 | iPronics、德科立 | 样品阶段 | 小规模、低成本场景 |
重点路线详解
- MEMS方案:谷歌自研核心,采用3D MEMS微镜阵列,谷歌Palomar OCS交换机BOM成本约2.55万美元,MEMS阵列占成本54.97%(单套7000美元),2026年预计放量超万台;
- 硅波导方案:德科立与iPronics联合研发,2025年展示32×32 OCS样机,第二代高维度产品预计2026H1推出。

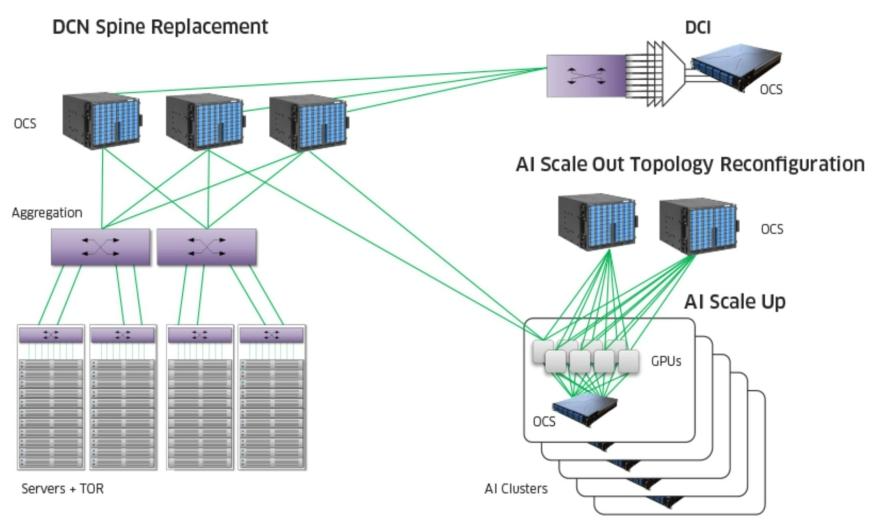

三、应用进展:谷歌引领,AI数据中心规模化落地
1. 谷歌TPU集群应用
OCS已成为谷歌TPU算力集群互联的核心方案,随芯片迭代端口需求提升:
| TPU版本 | 集群芯片数 | OCS配置需求 | 端口规模 | 核心价值 |
|---|---|---|---|---|
| TPUv4 | 4096颗 | 48台300端口(128进+128出)OCS | 总端口12288个 | 支撑3D Torus拓扑互联 |
| TPUv7(Ironwood) | 9216颗 | 48台600端口(288进+288出+备份)OCS | 总端口13824个 | 单芯片ICI带宽9600Gbps,算力4614 TFLOPS |
2. 市场规模与订单
- 市场预测:2025年OCS市场规模约4亿美元(谷歌主导),2029年将达25亿美元,2025-2029年CAGR 58%;
- 订单情况:Lumentum 2025Q4订单积压突破4亿美元,来自3家核心客户,预计2026Q4 OCS相关营收超1亿美元;
- 客户拓展:微软、Meta、英伟达等CSP厂商已启动小批量测试,后续客户渗透率将持续提升。
四、产业链布局与重点标的
1. 产业链结构
- 核心器件:准直器(腾景科技、炬光科技)、MEMS阵列(赛微电子)、钒酸钇材料(腾景科技)、环形器(光库科技);
- 整机方案:中际旭创(64×64硅光OCS)、光迅科技(MEMS OCS)、德科立(32×32硅波导OCS);
- 代理与合作:凌云光(代理HUBER+SUHNER压电OCS)。
2. 重点标的核心进展
| 公司名称 | 核心布局 | 关键进展 |
|---|---|---|
| 中际旭创 | 硅光子平台OCS整机 | OFC 2025展示64×64 OCS交换机 |
| 光迅科技 | MEMS路线OCS,垂直集成芯片-器件-模块 | OFC 2024推出MEMS OCS产品 |
| 德科立 | 硅波导OCS整机,与iPronics联合研发 | 2025年展示32×32 OCS样机,第二代2026H1推出 |
| 赛微电子 | MEMS晶圆代工 | 瑞典Silex为谷歌MEMS阵列核心供应商 |
| 腾景科技 | OCS相关钒酸钇材料、准直器 | 已披露相关产品订单 |
五、风险提示
- AI发展及投资不及预期,导致数据中心算力互联需求放缓;
- OCS技术研发或商用进度滞后,性能未达预期;
- 行业竞争加剧,国内外厂商技术迭代引发市场格局变化;
- 全球地缘政治风险,影响产业链供应链稳定;
- 新技术替代风险,其他新型互联技术崛起。
4. 关键问题
问题1(技术选型):OCS四大技术路线的核心差异是什么?当前商业化主导路线为何是MEMS方案?
答案:
- 核心差异:① 性能维度:MEMS方案插入损耗低(<3dB)、串扰小,平衡了切换速度(25ms)与可靠性;液晶方案可靠性高但切换慢(100ms);硅波导切换快(1ms)但损耗高(6dB);压电陶瓷端口扩展难;② 成本维度:硅波导成本最低,MEMS与液晶成本高,压电陶瓷成本居中;③ 商用维度:MEMS方案已规模化落地,其余路线仍处于小批量验证或样品阶段。
- MEMS成为主导的原因:① 性能适配:低损耗、低串扰契合AI数据中心高带宽、低时延需求;② 谷歌推动:谷歌TPU集群规模化应用MEMS OCS,形成标杆效应,2025年市占率超90%;③ 供应链成熟:Lumentum、赛微电子等厂商已实现核心器件量产,支撑方案商用落地;④ 扩展性优:可支持大端口配置(如600端口),适配TPUv7等高端算力集群的互联需求。
问题2(市场增长):OCS市场规模预计2025-2029年CAGR达58%的核心驱动逻辑是什么?谷歌的应用对行业有何带动作用?
答案:
- 核心驱动逻辑:① 需求端:AI大模型训练需大规模算力集群互联,OCS解决传统电交换的带宽与功耗瓶颈,是算力升级的刚需;② 客户端:谷歌之外,微软、Meta、英伟达等CSP厂商启动小批量测试,客户渗透率持续提升;③ 技术端:MEMS方案商用成熟,液晶、硅波导方案逐步突破,场景从数据中心延伸至校园DCI、实验室自动化等;④ 订单端:Lumentum订单积压超4亿美元,需求持续放量,验证行业高景气。
- 谷歌的带动作用:① 技术验证:TPUv4/TPUv7集群规模化应用,验证OCS在大规模算力互联中的可行性;② 市场教育:树立行业标杆,推动其他厂商跟进采用OCS方案;③ 供应链培育:带动MEMS阵列、准直器等核心器件供应链成熟,降低行业商用门槛;④ 需求拉动:谷歌自身OCS采购量(2026年超万台)直接贡献市场规模,同时推动端口从300端口向600端口升级,提升单台价值量。
问题3(投资逻辑):OCS产业链的核心投资标的分为哪两类?选择标的时需重点关注哪些关键指标?
答案:
- 核心投资标的分类:① 整机方案商:中际旭创(硅光OCS)、光迅科技(MEMS OCS)、德科立(硅波导OCS),直接受益于OCS整机需求放量;② 核心器件商:赛微电子(MEMS阵列)、腾景科技(钒酸钇材料/准直器)、炬光科技(透镜),受益于OCS渗透率提升带来的器件需求增长。
- 重点关注指标:① 技术端:整机方案商需关注端口规模(如64×64、32×32)与性能参数(插入损耗、切换时间),器件商需关注核心产品的客户认证与供应份额;② 订单端:整机方案商的客户测试进展与订单落地情况(如是否进入谷歌、微软供应链),器件商的订单金额与交付节奏;③ 产能端:MEMS、准直器等核心器件的产能储备,能否匹配行业快速增长需求;④ 盈利端:产品毛利率水平,规模效应下成本下降带来的盈利弹性。
