一、一段话总结

后摩尔时代先进封装产能紧缺，玻璃基板凭借热膨胀系数接近硅、低介电损耗、高平整度等优势，成为先进封装、CPO、6G射频核心替代材料；英特尔、台积电、苹果、三星等巨头加速布局，2026-2030年有望大规模商用，产业链上游无碱硼硅玻璃原片、TGV工艺、电镀液、蚀刻液等环节迎来国产替代机遇，2030年全球先进封装市场规模有望突破794亿美元。

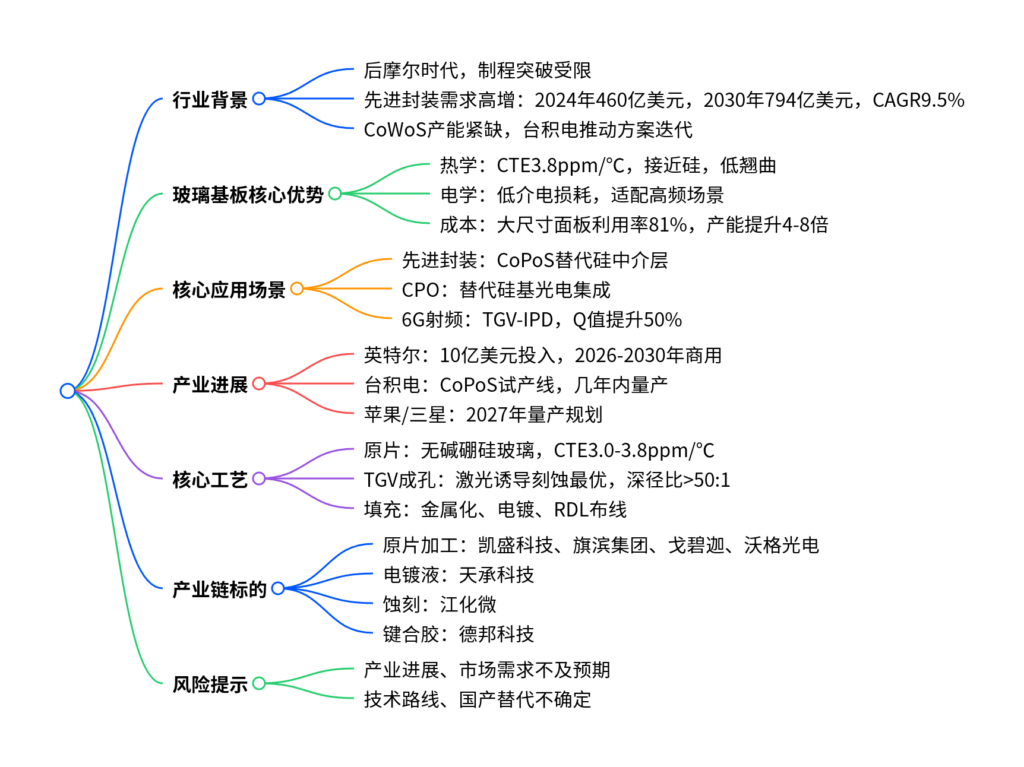

二、思维导图

三、详细总结

（一）行业核心逻辑

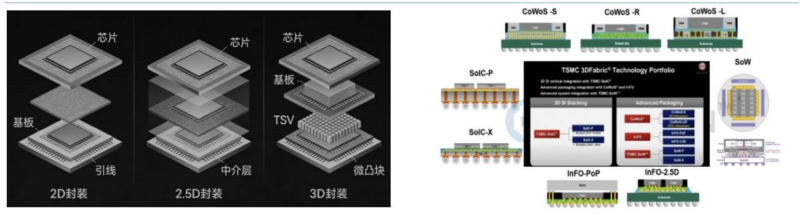

1. 先进封装成为算力核心抓手

   • 芯片制程逼近物理极限，先进封装实现性能跃升；2024年全球先进封装市场460亿美元，同比+19%，2030年达794亿美元，2024-2030年CAGR9.5%。
   • AI算力驱动CoWoS产能紧缺，台积电将订单外包，推动CoPoS、Chiplet等方案迭代。

2. 玻璃基板性能全面优于有机/硅基材料

   性能	有机基板	玻璃基板
   热膨胀系数(CTE)	10~15ppm/℃	3.8ppm/℃（接近硅）
   翘曲度	高	低
   高频电学性能	差	优异
   面积利用率	45%	81%

3. 巨头加速产业化落地

   • 英特尔：投入超10亿美元，2026年展示玻璃基板服务器芯片，2026-2030年大规模商用。
   • 台积电：CoPoS试点产线，预计几年内量产，英伟达为核心客户。
   • 苹果/三星：启动AI芯片玻璃基板测试，三星电机2027年量产。

（二）玻璃基板核心技术体系

1. 原片材料要求

   • 材质：无碱硼硅玻璃为主，要求CTE3.0~3.8ppm/℃、介电常数≤5.0、导热系数≥1.10W/(m·K)。
   • 全球供应：康宁、旭硝子、电气硝子垄断；国内凯盛、旗滨、戈碧迦具备自研潜力。

2. TGV玻璃通孔工艺

   • 最优路线：激光诱导刻蚀(LIDE)，最小孔径<10μm，深径比>50:1，加工无损、效率高。
   • 技术难点：激光改性精度、刻蚀液适配、孔壁粗糙度控制。

3. 通孔填充工艺

   • 流程：金属化→电镀→RDL布线；玻璃绝缘性简化工艺，成本为硅基1/8。
   • 核心难点：无空洞铜填充、聚合物与玻璃粘附力提升。

（三）应用场景拓展

1. 先进封装（CoPoS）

   • 替代硅中介层，310×310mm面板面积利用率45%→81%，单次产出为12英寸晶圆4-8倍，翘曲控制在50μm内。

2. CPO光电共封装

   • 解决硅基高损耗、高成本、易翘曲问题，实现光波导高效传输。

3. 6G射频

   • TGV射频IPD使3D电感Q值提升近50%，优于硅基方案，适配太比特级传输。

（四）核心受益标的

（五）风险提示

1. 玻璃基板产业进展不及预期，工艺仍有难点。
2. 先进封装市场需求放缓，依赖AI算力景气度。
3. 技术路线不确定，存在替代方案竞争。
4. 国内企业国产替代进度不及预期。

四、关键问题与答案

问题1：玻璃基板相比传统有机基板与硅中介层，核心优势是什么？

答案：①热匹配性优：CTE3.8ppm/℃接近硅，大幅降低翘曲，大尺寸封装良率更高；②电学性能强：低介电损耗、低信号串扰，适配高频高速场景；③成本与产能优：大尺寸面板面积利用率达81%，产能提升4-8倍，加工成本低于硅基。

问题2：TGV工艺的核心环节与技术难点分别是什么？

答案：核心环节为原片制备、激光诱导刻蚀成孔、通孔金属化/电镀/RDL布线；技术难点：①激光改性精度不足导致良率低；②刻蚀液与玻璃配方不匹配造成孔型不规则；③高深径比孔道无空洞铜填充难度大；④玻璃与线路材料粘附力不足。

问题3：玻璃基板产业化的时间节点与核心推动厂商有哪些？

答案：2026年：英特尔展示玻璃基板处理器、台积电启动CoPoS试产线；2027年：三星电机玻璃基板量产；2026-2030年：英特尔大规模商用。核心推动厂商：英特尔、台积电、苹果、三星，国内凯盛、旗滨、沃格光电同步推进。
