一、一段话总结

国信证券2026年5月发布报告提出华为韬(τ)定律，标志半导体从面积缩微转向时间缩微新范式，核心通过LogicFolding逻辑折叠、系统3D封装与ALD原子层沉积全栈协同优化特征时间常数τ；Kirin 2026已量产验证，晶体管密度达238MTr/mm²、能效提升41%，计划2029年迈向4.0GHz，同时带动ALD设备市场扩容与国产替代、三维无损检测需求爆发，AI芯片与先进封装产业链迎来新机遇。

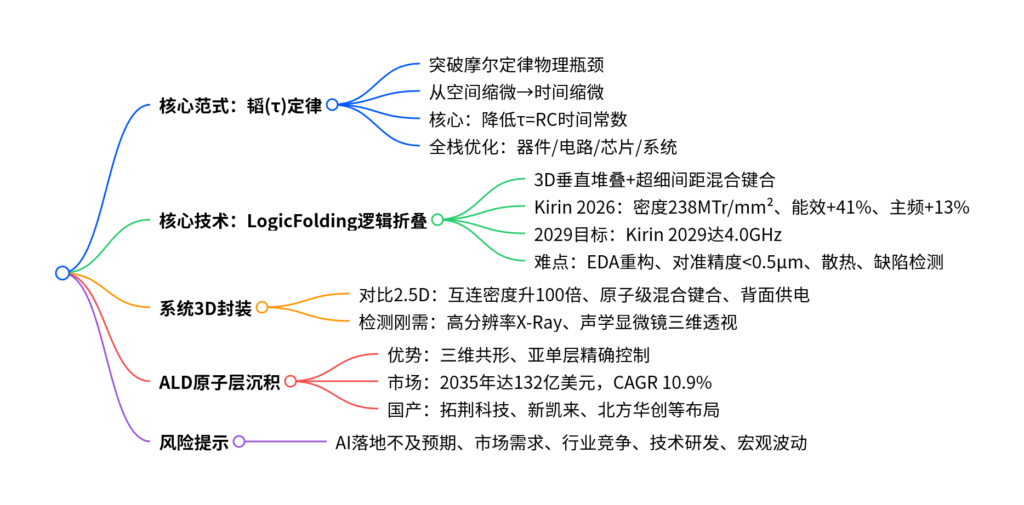

二、思维导图

三、详细总结

1. 理论核心：韬(τ)定律——半导体新范式

• 摩尔定律在7nm以下面临寄生RC延迟等物理瓶颈，单纯平面尺寸缩微失效。
• 演进方向：从空间面积缩微转向时间缩微，以特征时间常数τ=RC系统性降低为核心度量。
• 全栈优化路径：τ=f(τ晶体管, τ电路, τ芯片, τ系统)，覆盖器件、电路、芯片、系统四层协同优化。

2. 架构创新：LogicFolding逻辑折叠

核心原理

将组合逻辑关键路径分布在垂直堆叠有源层，以微米级超细间距混合键合连接，缩短信号线、降低寄生RC、提升主频与能效。

关键技术指标

Kirin 2026量产验证

• 晶体管密度：155→238MTr/mm²
• SoC性能核：能效+41%，最高主频+13%
• 数据路径面积：-55%；SRAM频率+40%
• 时钟缓冲器：-50%；时钟偏斜-25%；走线长度-30%

华为Kirin演进路径

3. 系统3D封装与检测技术

• 封装升级：从2.5D平面→3D垂直集成，采用混合键合+背面供电(BSPDN)，互连密度提升两个数量级。
• 检测变革：传统光学检测失效，高分辨率X-Ray/声学显微镜成为非破坏性三维透视探伤刚需。
• 核心挑战：隐藏界面缺陷、KGD预检测、多物理场热应力变异。

4. ALD原子层沉积工艺与设备市场

工艺优势

自限制反应、原子级精准沉积、优异三维共形性，适配高深宽比通孔，是3D混合键合核心工艺。

市场规模

• 2025年：47亿美元；2035年：132亿美元，CAGR10.9%。
• 市场格局：海外前五厂商占72.1%，高度垄断，国产替代空间广阔。

国内ALD厂商

5. 风险提示

AI应用落地不及预期、市场需求疲软、行业竞争加剧、宏观经济波动、新技术研发进度不及预期。

四、关键问题与答案

问题1：韬(τ)定律与摩尔定律的核心区别是什么？

答案：摩尔定律以平面晶体管面积缩微为核心，受7nm以下物理瓶颈限制；韬(τ)定律转向时间维度优化，以降低特征时间常数τ=RC为核心，通过3D逻辑折叠、全栈协同突破物理极限。

问题2：LogicFolding逻辑折叠给Kirin 2026带来了哪些关键性能提升？

答案：核心提升包括：晶体管密度达238MTr/mm²；SoC性能核能效提升41%、主频提升近13%；数据路径面积减少55%；SRAM运行频率提升>40%，并计划2029年突破4.0GHz。

问题3：3D封装与ALD工艺带来了哪些产业链机遇与挑战？
